飛機沒有方向盤，取而代之的是飛機的 “操縱桿”。

操縱桿作為飛機操縱系統的關鍵部件之一，也被稱作駕駛桿，它將飛行員與操縱系統聯系起來，主要作用是為飛機飛行控制系統提供操縱指令，實現飛機的三軸控制。一般來說，飛機使用的操縱桿為 中央桿、盤和側桿。

操縱桿的作用

飛行過程中，飛行員主要通過操縱桿/盤和腳蹬操縱升降舵、方向舵、副翼，實現飛機飛行狀態的轉換，以完成起飛、爬升、巡航、下降、進近著陸等。

操縱桿的發展歷史

操縱桿隨著飛行器的誕生而誕生，操縱桿的發展與飛機飛行控制系統的發展相伴而行，操縱桿跟隨著飛機飛行控制系統的成長而變化。

壹

最早的飛機以機械操縱為主，這種操作方式比較簡單基礎，操縱桿動作通過桿、繩索和滑輪組等組件直接傳達給執行機構。 但是由于后來飛機設計得越來越大，飛行速度不斷加快，機身結構越來越重，風阻也越來越大，這種需要靠飛行員體力來完成操縱的系統逐步被飛機市場所淘汰。

貳

20世紀50年代起，飛行操縱系統以液壓助力的機械操縱為主，與千斤頂?shù)脑硐嗨?，操縱桿動作傳遞至液壓活塞，再推動液體，另一端活塞隨之去推動執行機構。 這種操縱系統依然是通過機械方式實現，仍舊需要飛行員能夠直觀地“看到”自己的動作。

叁

20世紀70年代起， 飛機飛行控制系統被電傳操縱系統逐漸占領，操縱桿的動作通過伺服機構轉化為電信號，通過電纜傳輸至執行機構。 這種操作方式無須飛行員“做大動作使大力氣”，同時節約了駕駛艙的空間。

中央桿/盤與側桿

設計布局

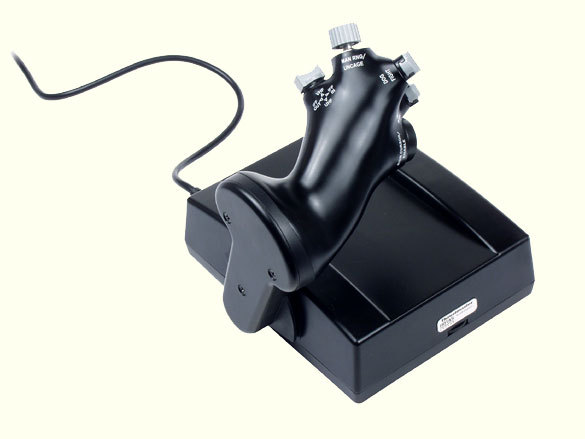

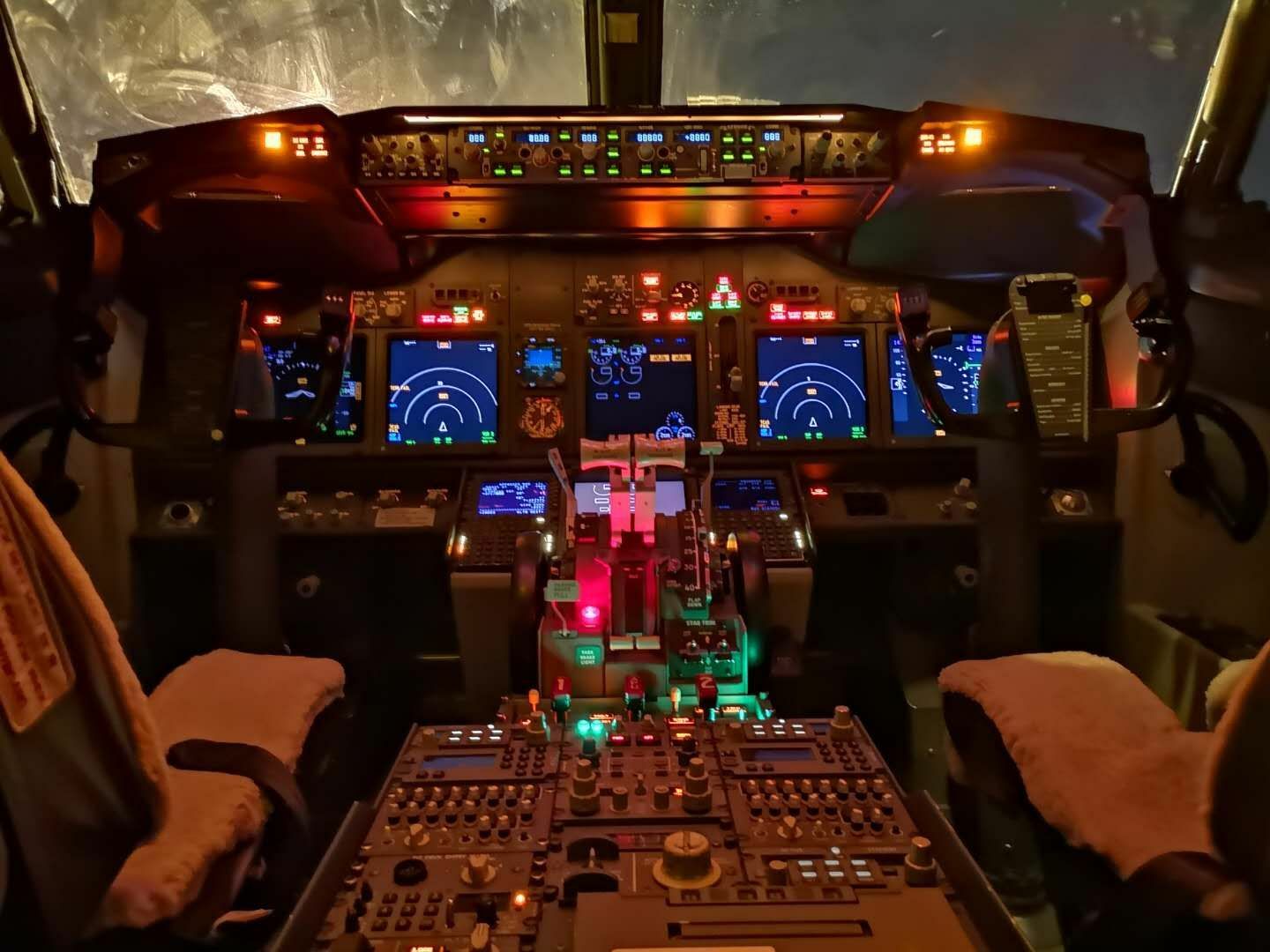

中央桿/盤位于飛行員的兩腿之間，通過雙手操作，前后運動，控制飛機的俯仰、左右旋轉，控制飛機的滾轉。側桿包括彈簧和阻尼裝置，采用固定桿力曲線，飛行員通過前后左右的移動手柄來實現飛機的俯仰、滾轉運動。

操縱特點

中央桿/盤可以雙手操縱，可像汽車方向盤一樣繞轉軸旋轉，飛行員可根據自身習慣使用左手或右手進行操作。而側桿位于飛行員身體的一側，飛行員難以用另外一只手對其進行操作，因此無法雙手交替操縱駕駛桿。

結構特點

中央桿/盤的零部件比側桿要多，包括傳力鋼索、扭力桿、桿力機構、伺服電機等，其體積分散不便于統計，但其重量與占用的空間一般是側桿的幾倍。中央桿/盤的安裝比較復雜，不便于拆卸，整個裝置大多只能在日常維修時更換，而側桿為獨立的可更換單元部件，可在20-30分鐘內完成更換。

主動側桿與被動側桿

由于操縱桿和飛機受控面之間沒有機械連接，飛行員操縱時難以直接感受飛機受控運動后的反作用力，使飛行員“感覺匱乏”，因此可能會造成操縱過快、過量或者難以及時進行修正。為了彌補“感覺匱乏”的不足，伺服控制技術開始成熟，進行了主動側桿技術的研究。主動側桿可以根據不同飛行環境和要求調整操縱桿的力位移特性，獲得良好的操縱性能。

主動側桿的應用

目前還未出現主動側桿在商用飛機上應用的案例，主要研究 集中在地面試驗或直升機、戰斗機應用方面。

被動側桿的應用

在現役的空客飛機上，被動側桿得到了廣泛的飛行驗證。

主動側桿與被動側桿的比較

主動側桿可以 接收飛機響應的反饋信息。 動式側桿引入了力反饋作動器，通過作動器將這些反饋信息，通過反作用力的形式施加到操縱桿上，這樣飛行員就能更真實的感受飛機狀態。但同時也必須承擔力反饋作動器可能出現的風險，例如卡阻、失控和非指令運動引起飛機急偏等。
