高可靠性的微型動態二維力敏操控裝置
廣州智工控制技術有限公司的微型二維力操控裝置是通過操縱力的輸入轉換為與輸入電壓同比例的模擬輸出電壓。第一款產品誕生于2007年，這些設備在當今世界的軍事和民用具有廣泛應用。
1.操作原理：
微型應力操縱桿是一種通過在兩個相互垂直的軸上實現操縱者的操縱力轉換成模擬電壓的小型電機裝置。通過施加力時影響彈性梁上的半導體應變計的電阻值變化來進行轉換。
2.應用領域：
我們的微型力操縱桿在軍工上有著成功的應用：如武器火控系統、裝甲戰斗車、指揮控制、導彈控制、全地形車、遠程模擬操作控制和跟蹤望遠鏡。在民用上也有不俗的表現：電動輪椅，電子游戲，醫療設備和建筑設備，計算機圖形設備，視覺顯示設備，I.C制造設備，起重機，檢測機器，機器人等。
3.產品特點：
小巧輕便：
最小不超過1盎司，直徑12毫米，總體長度131.1毫米（F-500為例）
操作簡單方便：
與偏轉性控制相比，操縱者通過力的控制實現跟蹤和定位更精準快速且減少疲勞。
結構堅固可靠：
因為采取了先進的一體化結構工藝，因此極其堅固可靠。適應大多數的惡劣環境，沖擊、震動等，都不影響正常操作。
多種款式和裝配方式:
多款不同的外觀款式和安裝配置方式 ，可安裝在適用于拇指或指尖操作的手柄或面板。
高分辨率：
持續輸出無死角。
常規參數：
基本原理：

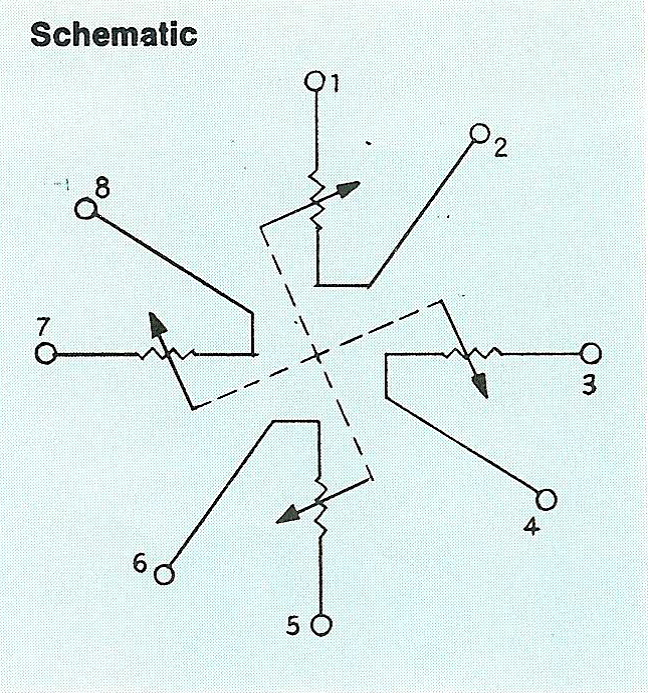

見下圖。應變元件的電阻值是406±10%每額定功率0.1瓦特。編號1~8表示焊接端子，端子單元1~2、5~6之間構成Y軸，端子單元3~4、7~8之間構成X軸，
基本原理圖
引腳配置
這里是3、4、7、8的信號端子沒有連接，因此為單軸
測試方法：
半橋電路原理測試微型二維力敏傳感裝置的線性以電壓顯示，以每次施加0.050英寸的力測試靈敏度和零位遲滯。
輸出極性：
手柄或旋鈕前端和右端的偏差對應正輸出電壓。末端和左端的偏差對應負電壓輸出

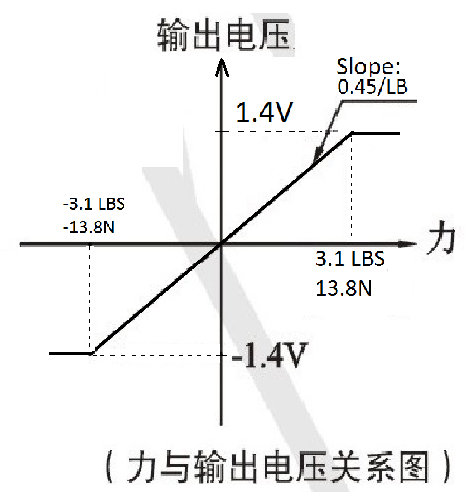

5.工作范圍:
微型二維力敏傳感操控裝置采用了限制偏轉和防損壞的機械設計。電壓信號完全達到的區域稱為線性工作范圍。在這范圍內，輸出與輸入的靈敏度系數“S”有關。隨著力度增加超過靜止狀態，輸出隨著力度增加而減弱。停止后的標準靈敏度約為-20mv/磅。不建議在機械停止后操作。
6.偏轉性：
彈性梁的偏轉小。這偏轉小的彈性梁構成一種重要特征，它使操縱者在用推動帽推動達到止擋時的感覺。
7.傳送特征:
輸出電壓與輸入力的比例常數靈敏度”S”有關。靈敏度是基于如彈性梁的機械工業結構、半導體變位計的壓阻等多種因素、施加力的點和施加電壓等因素。
標準靈敏值是當電源電壓±6伏的時候，每磅0.45伏（每牛頓0.10伏）?？筛鶕?jù)要求提供其他靈敏值。
結構特征：
微型力敏傳感控制裝置的剛性構造為使用壽命長和超低故障率提供了可靠保障，適應在沖擊，振動，濕度，高溫和低溫等各種環境下穩定操作。
根據操作環境使用不同的方法保護壓阻元件。
9.典型電路

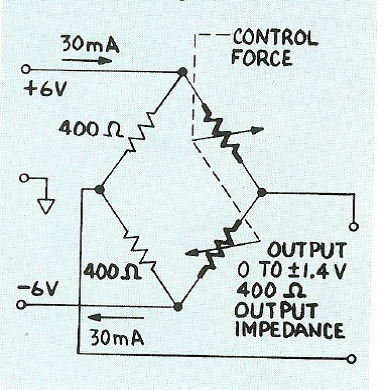

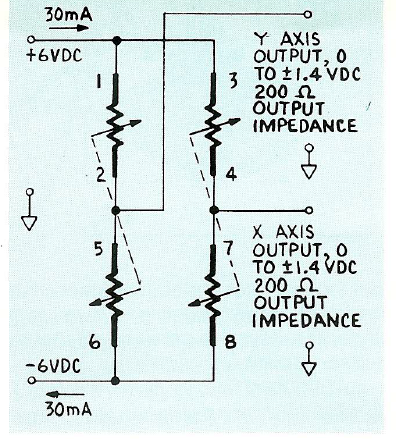

直流全橋電路

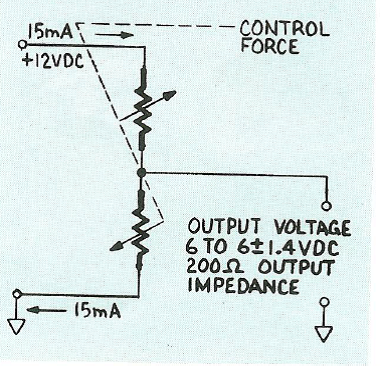

單電源應用

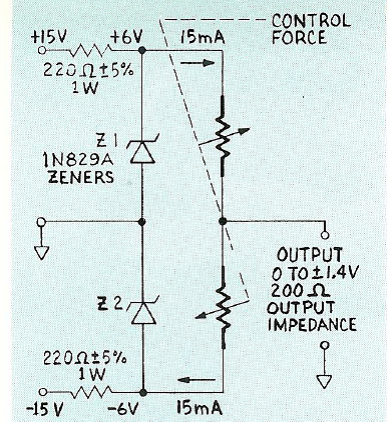

注：±15伏的直流電壓應用可以通過兩個220歐姆電阻與±15伏的電源串聯使用。這個電路可以將源阻抗增加到450歐姆。
注：每個元件最大建議電壓是6伏。可以在較低值的范圍內操作。

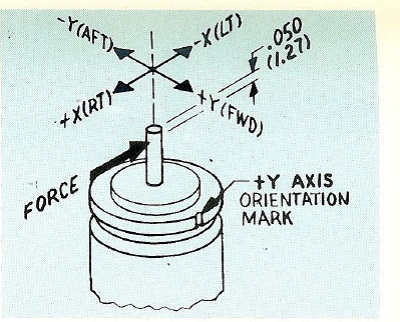

操作示意圖
